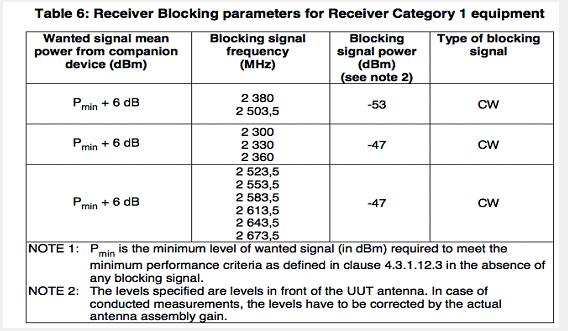

EN 300328 V2.1.1 正式版本發布及差異說明新版的EN 300 328 V2.1.1 (2016-11)在十一月份公布，生效時間定義在2017/8/31，強制時間為2018/8/31，主要與前一版V1.9.1的差異在于： 1、法規版本對應指令不同: V1.9.1為R&TTE (1995/5/EC)/新版V2.1.1為RED (2014/53/EU)； 2、定義出接收機頻段為2400-2483.5 MHz； 3、自適應性測試要求； a、定義(TL)可以用(接收)天線組件的增益(G)進行校正，然而波束賦形增益(Y)不應考慮。 、變更TL計算公式TL = -70 dBm/MHz + 10 x log10 (100 mW/Pout)。 c、章節5.4.6.2.1.2自適應性跳頻設備使用DAA與章節5.4.6.2.1.3使用非FHSS調制的非基于LBT的自適應設備，用于僅使用多條接收鏈的系統一個鏈路(天線端口)需要進行測試，所有其他接收器輸入應終止。 4、接收阻塞測試在V1.9.1版本的跳頻與非調頻技術的接收阻塞只有一種要求，新版區分三種類型分別做了不同的要求； 5、功率頻譜密度將產品分為兩種定義Option 1 & Option 2，且變更了掃描時間； 6、針對TX/RX射頻接收兩種模式下RSE，明確定義ERP/EIRP差異；限制E.R.P是1 GHz以下的射頻；E.I.R.P是1 GHz以上的射頻； 7、跳頻間隔測試： a、針對5.4.5.2.1.2 Option 1步驟1中的掃描時間由原先的1s改為自動； 、針對5.4.5.2.1.2 Option 1步驟3中關于跳頻間隔的要求由原先的-20 dBc Channel Bandwidth變更為Occupied Channel Bandwidth； c、針對5.4.5.2.1.3 Option 2步驟1中的檢波方式由原先的RMS變更為Max Peak，掃描時間由原先的1s改為自動。 以下我們就主要介紹變動最大的接收阻塞測試項目接收阻塞Receiver Blocking 定義a：在正常聯機條件下，偵測產品的接收下降能力,其中的性能定義在PER (Packet Error Rate) 小于等于10%，也就是說傳送100個封包，不能掉10個封包以確定產品的Receiver是正確的。另外如產品工作是在非跳頻模式下則需要測試高低兩個正常信道，以及產品為 802.11b/g/n (則選擇最小帶寬及最小速率下進行測試)，如帶寬20 MHz及速率CCK，頻道則為 2412 & 2472 MHz。 定義b：Blocking 的干擾信號與什么有關連呢？答案是EIRP，其中分成三大類： B1. 自適應類型且EIRP大于10 dBm，如Wi-Fi 產品。 B2.自適應類型且EIRP小于等于10 dBm或非自適設備具備MU (Medium Utilization)使用能力1-10%，如BLE/ZigBee產品。 B3.自適應類型且EIRP小于0 dBm或非自適設備具備MU (Medium Utilization)使用能力1%。 定義c.舉例Category 1干擾信號類型  |
